應用范圍 | 10kV戶內單相電壓互感器 | 種類 | 10kV柜內安裝 | 品牌 | 大北互 |
型號 | JDZ18-6、10A2 | 封裝形式 | 環氧樹脂灌封 | 繞線形式 | 多層平繞式 |
導磁體性質 | 硅鋼片卷鐵心 | 磁芯形式 | 環形卷鐵心 | 工作頻率 | 50-60Hz |
JDZ18-6A2、10A2型戶內單相全封閉電壓互感器
1.產品概述
本型電壓互感器為環氧樹脂真空澆注全封閉式結構,適用于額定電壓為3、6、10kV,額定
頻率為50Hz或60Hz的電力線路及其設備中連接在相與相間作電能計量、電壓測量或繼電保護使用。
本型電壓互感器可通過變換變比用以實現兩臺單相電壓互感器組成V/V式接線，亦可由
叁臺電壓互感器組成Y0/Y0/△式接線, 也可由三臺單相電壓互感器與一臺零序電壓互感器配成一組進行合理接線后,能夠有效消除因電力系統不同程度接地后而導致互感器發生鐵磁諧振從而燒毀互感器現象。
2.技術參數
型 號 | 規格(V) | 準確級次及額定二次輸出 (VA) | 極限輸出（VA） | 額定絕緣水平（kV） |
JDZ18-3A2 | 3000/100 | 0.2-------------15 0.5-------------30 1---------------60 3--------------150 | 400 | 3.6/25/40 |
JDZ18-6A2 | 6000/100 | 7.2/30/60 | ||
JDZ18-10A2 | 10000/100 | 12/42/75 | ||
10000/100/100 | 0.2/0.2----------10/10 0.2/0.5----------10/10 0.5/0.5----------20/20 | 200/200 |

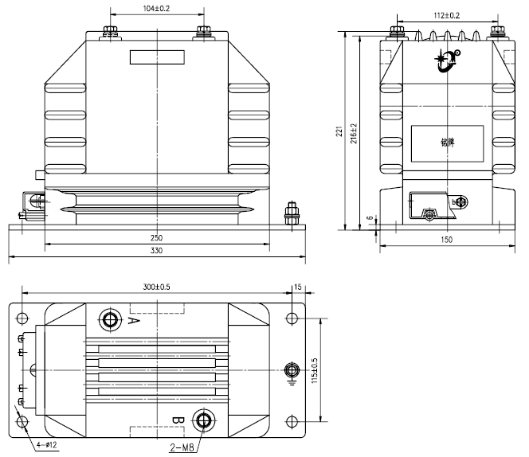

3.外形圖及安裝尺寸
