應用范圍 | 110kV戶內單相中間變壓器 | 種類 | 內置于110kV電容式電壓互感器 | 品牌 | 大北互 |
型號 | JDZX10-15Q | 封裝形式 | 環氧樹脂灌封 | 繞線形式 | 多層平繞式 |
導磁體性質 | 硅鋼片卷鐵心 | 磁芯形式 | R型切口鐵心 | 工作頻率 | 50-60Hz |
JDZX10-15Q型戶內單相全封閉電壓互感器
1.產品概述
本型電壓互感器為環氧樹脂真空澆注全封閉式結構,適用于額定電壓為15-20kV,額
定頻率為50Hz或60Hz的電力線路及其設備中連接在相與地間作電能計量、電壓測量或繼電保護使用。
本型電壓互感器主要應用于110kV電容式電壓互感器電磁單元部分的中間變壓器使用,
其高低壓側繞組均帶有抽頭或多繞組的端子,可通過變換端子來達到相應準確級要求,完全實現高準確精度等級。本型產品結構緊湊、安裝方便、耐污閃、高壓端子與電容分壓單元具有專用接口、高壓繞組及低壓繞組實行多抽頭,可實現準確調整電壓比、二次接線盒內具有連接電抗器端子、具有載波通信連接端子的特點。
2.技術參數
型 號 | 規格(V) | 準確級次及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) |
JDZX10-7Q |
| 0.2/3P----80/100 0.5/3P---150/150 | 1000/1200 | 7.2/30/60 |
JDZX10-15Q |
| 1000/1200 | 18/50/105 |

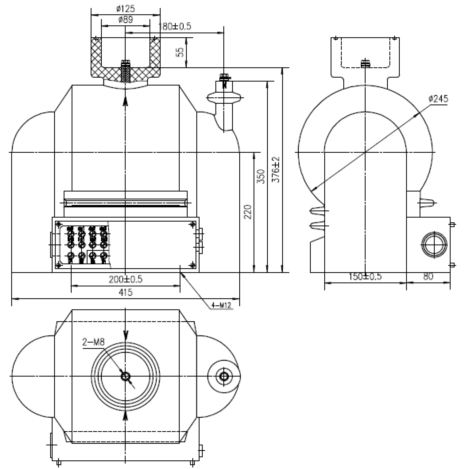

3.外形圖及安裝尺寸
