應用范圍 | 10kV計量用電流互感器 | 種類 | 10kV柜內安裝 | 品牌 | 大北互 |
型號 | ? | 封裝形式 | 環氧樹脂灌封 | 繞線形式 | 環形繞線 |
導磁體性質 | 超微晶合金鐵心 | 磁芯形式 | 環形鐵心 | 工作頻率 | 50-60Hz |
LFZZJ-10Q型全封閉支柱式計量用電流互感器
1.產品概述
本型電流互感器為環氧樹脂真空澆注全封閉支柱式結構，適用于額定電壓為10kV，額定頻率為50~60Hz的電力線路及其設備中作電能計量、電流測量或繼電保護使用。
本型電流互感器安裝方便、結構緊湊、爬電距離大、耐污閃等特點，且具有防竊電及簽封功能，特別適用于室內濕度較大、易凝露等環境下安裝投電應用，是柜內計量使用的理想換代產品。
2.技術參數
額定一次電流(A) | 1秒熱穩定電流(kA有效值) | 動穩定電流(kA峰值) | 準確級組合 | 額定二次輸出(VA) | |
0.2(S) | 0.5(S) | ||||
5 | 1.44 | 3.6 | 0.2(S) 0.5(S) | 10 | 15 |
10 | 2.0 | 5.0 | |||
15 | 2.7 | 6.75 | |||
20,25 | 3 | 7.5 | |||
30 | 5.4 | 13.5 | |||
40 | 8.1 | 20.25 | |||
50 | 10.8 | 27 | |||
75 | 13.5 | 33.75 | |||
100 | 16.2 | 40.5 | |||
150 | 21.6 | 54 | |||
200～300 | 32.4 | 81 | |||
400～800 | 72 | 100 | |||

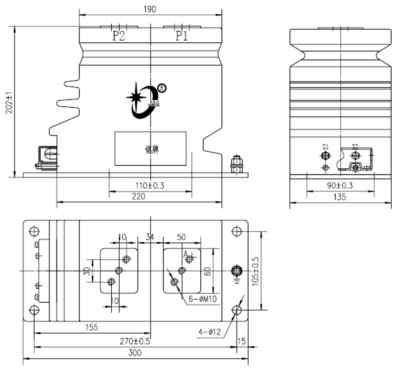

3.外形圖及安裝尺寸
